插座接线图详解：安全接线技巧与常见问题解决指南
插座接线图就像房屋的电路说明书。它用简单线条和符号告诉你电流如何安全流动。我第一次接触接线图是在装修老房子时，面对墙上那几根颜色各异的电线，才意识到这张图纸的重要性。
基本定义与作用

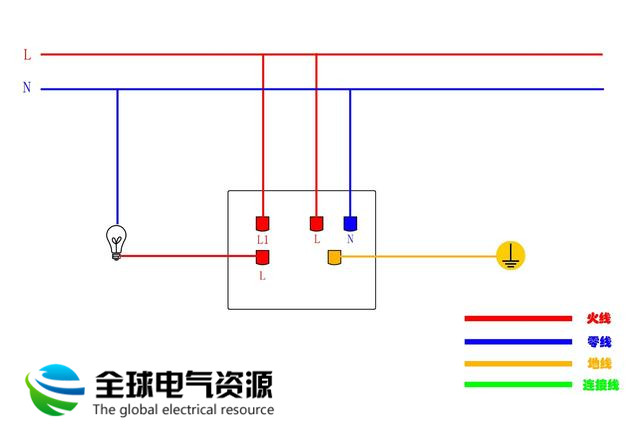

插座接线图是指导电工正确连接电线的示意图。它用标准化符号显示火线、零线、地线的连接方式。这种图纸能确保插座正常工作，更重要的是防止触电和火灾风险。
实际作用体现在三个方面：指导安装人员规范操作，帮助维修人员快速定位问题，让使用者了解基本电路结构。记得邻居曾因零火线接反而导致电器外壳带电，幸亏提前看过接线图才避免事故。
常见插座类型及接线特点
家用插座主要分单相两极、单相三极和三相四极。两极插座只有火线和零线，常见于小功率电器。三极插座增加了地线，安全性更高，现在已成为家庭标配。
不同国家插座结构差异很大。美规插座插孔呈平行排列，欧规使用圆形插孔，英规则是方形三脚设计。这些外观差异背后是截然不同的接线逻辑。我书房那个国际转换插座就经常提醒我这点。
特殊场所需要专用插座。浴室必须装防溅型，厨房大功率电器需要16A规格，空调专用插座则要求单独回路。这些细节在接线图上都会明确标注。
接线图符号与标识解读
接线图使用约定俗成的符号系统。直线代表导线，圆圈表示连接点，三角形是接地符号。字母标注中L指火线，N是零线，PE或E代表地线。
数字标注同样重要。1.5mm²表示导线截面积，250V是额定电压，10A为最大电流。这些参数共同定义了插座的安全工作范围。
复杂电路会用虚线框表示一个功能单元，箭头指示电流方向。初学者可能会觉得这些符号晦涩，但掌握后就能像读地图一样理解整个电路布局。我那本旧电工手册里还保留着第一次学习时画的注释，现在看虽然稚嫩却很实用。
理解这些基础知识就像掌握了电路的语法规则。后续的具体操作都建立在这个认知框架之上。
打开插座面板时，那些彩色电线就像电路的身份证明。每种颜色都在诉说着自己的职责。我第一次更换插座时，面对红绿黄三色线缆，才真正理解颜色代码的重要性——它让安全的电流流动变得可视化。
国际通用电线颜色代码含义
全球主要存在两种颜色编码体系。IEC标准在欧洲和大多数亚洲国家通用，而NEC标准主要应用于北美地区。有趣的是，这两种体系对保护地线的标识却出奇一致地使用绿黄双色。
在IEC标准中，棕色代表火线，承担着输送电能的重任。蓝色始终是零线的专属色，就像天空般令人安心。绿黄相间的条纹则是地线的保护色，这个设计确实非常巧妙，即使在光线不足的环境也能清晰辨认。
北美体系则采用黑色作为火线标准色，白色或灰色标识零线。铜色的裸线直接作为地线使用。记得帮朋友检修从美国带回的音响时，这种颜色差异差点让我接错线路。
火线、零线、地线的识别方法
识别三根关键线路需要结合颜色和位置判断。火线永远是最危险的那根，它带着电势差等待闭合回路。零线构成完整回路却相对安全，而地线则是纯粹的保险措施。
实际操作时可以采用多重验证。颜色是最直观的线索，但老化或改装可能使颜色失真。这时就需要借助验电笔——接触火线时氖泡会亮起，零线和地线则不会触发。
数字万用表能提供更精确的判断。火线与零线间应显示额定电压，地线与零线间电压应接近零。我工具箱里常备的感应式测电笔就很实用，无需直接接触就能判断带电状态。
安装位置也提供重要线索。标准接线中，火线通常在右侧，零线在左侧，地线在上方或中间。这个规律在大多数现代插座中都适用。
特殊情况下的颜色代码变化
老式建筑中的电线颜色可能令人困惑。上世纪七八十年代的线路常用红色作为火线，黑色作为零线，绿色单独作地线。这种配色现在看起来确实有些反直觉。
改装线路经常出现颜色混用。可能遇到蓝色线被用作火线，这通常是因为施工时缺少标准色电线。这种情况下必须做好标记，我习惯用彩色胶带在非标线端做明显标识。
特殊设备会有专属配色。三相电路中，第三相火线可能使用灰色或紫色。直流系统则完全颠覆交流电的颜色规则，红色是正极，黑色是负极。
进口电器带来的颜色差异需要特别注意。日规设备可能使用白色作为火线，黑色作为零线。遇到不熟悉的配色时，最稳妥的方法是查阅设备说明书或使用仪器检测。
理解这些颜色规则就像学习一门新的视觉语言。它让看似杂乱的电线排列变得有序可循，为后续的安全操作打下坚实基础。
那次帮邻居检修跳闸的插座，打开面板看到焦黑的接线端时，我才真切体会到安全操作的分量。电线间的连接看似简单，实则是家庭用电安全的最后防线。
接线前的安全检查要点

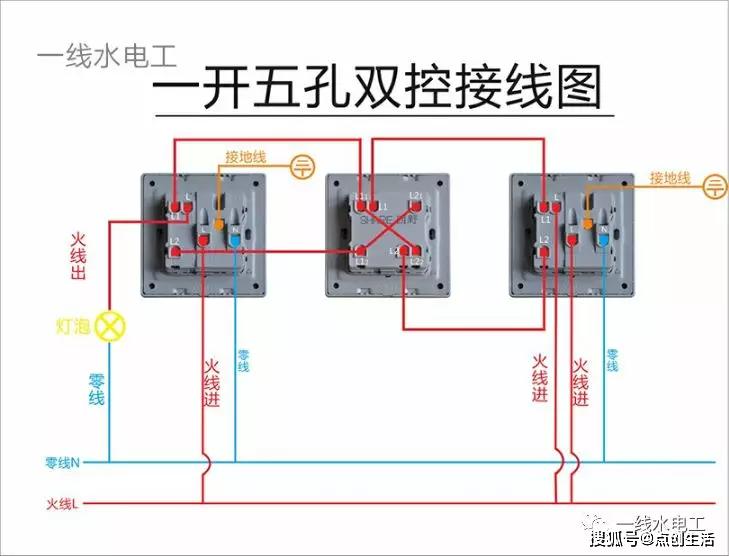

断电操作是首要原则。不是简单关闭开关，而是要在配电箱找到对应回路的总断路器。我习惯在断电后先用验电笔确认——有一次就发现双控开关的线路依然带电，避免了潜在危险。
检查电线状态就像医生问诊。观察绝缘层是否龟裂，铜芯有无氧化发黑。老化的电线握在手里会感觉发硬，失去韧性。记得有回更换二十年陈旧的插座，电线一弯就出现裂纹，这种必须整段更换。
工具准备往往被新手忽略。绝缘柄螺丝刀的长度要足够，握把上的橡胶保护层不能破损。我总会在工作区铺上橡胶垫，这个习惯来自早年师傅的教导——他说电工的尊严从爱护工具开始。
环境评估同样关键。潮湿的地面、金属梯子都是隐形杀手。有次在车库接线时地面返潮，立即搬来干燥木板垫脚。这个细节可能救过我一次。
标准接线步骤与操作规范
剥线长度需要精准控制。大约留出1厘米铜芯最合适，太短接触不良，太长容易外露。使用剥线钳时，调节好深度很关键——我总说这就像削苹果皮，要断而不断才是境界。
接线顺序遵循地线优先原则。先接绿黄双色地线，固定在中间端子。接着是蓝色零线，最后处理棕色火线。这个顺序确保即使工具意外碰到带电端子，也不会构成回路。
螺钉紧固需要手感。太紧会损伤铜芯，太松导致接触电阻增大。我习惯拧到电线轻轻拉不动即可，然后轻轻回旋半圈消除应力。这个技巧需要练习，但确实能延长接口寿命。
安装面板前做最后检查。确认所有线头都完全插入端子，没有铜丝外翘。轻轻摇动每根电线，观察连接是否牢固。这个动作让我多次发现未拧紧的接线。
常见接线错误及预防措施
最危险的错误是火零反接。带电的金属部件可能让外壳带电，我遇到过因此漏电的热水器。预防方法很简单：接线后使用相位检测器验证，这个小工具价格不贵却很重要。
地线虚接是隐形杀手。表面看电器能工作，一旦漏电就失去保护。有回检修洗衣机麻电，发现地线螺钉只拧了一半。现在每次接地后都会额外测试接地电阻。
多股线处理不当很常见。直接拧紧会导致部分铜丝未接触，应该先顺时针捻紧再插入端子。我见过因为散开的铜丝引起短路的案例，细小的铜屑在空气中都能看到电火花。
盒内布线杂乱可能埋下隐患。电线塞得太满会影响散热，尖锐边缘可能割伤绝缘层。我习惯用扎带整理线路，留出适当余量——这个细节让后续维护轻松很多。
压接端子使用不当也值得注意。该用套管的地方不能用绝缘胶带代替，我收藏着一段因胶带老化导致短路的电线样本，焦黑的痕迹至今触目惊心。
安全接线的真谛不在于速度，而在于每个步骤的严谨。就像老电工常说的，我们接的不是线，是责任。
上周朋友家书房插座突然没电，拆开发现接线柱积了厚厚一层灰。这让我想起很多人家里的插座，装好后就再也没打开检查过。其实插座就像家里的水管接头，需要定期维护才能保证长期稳定运行。
日常使用中的安全注意事项
插拔插头时注意手法。垂直插入避免斜插，我发现很多人习惯抓着电线往外拽——这样容易导致内部接线松动。记得有次维修，就是因为长期斜插导致火线端子变形引发接触不良。
定期检查插座面板温度。正常使用的插座应该与环境温度相近，如果发现面板发热或闻到塑料味，立即停止使用。我有个习惯，每次大扫除时都会用手背轻触各个插座表面，这个简单动作曾帮我发现过两个潜在隐患。
潮湿环境需要特别防护。浴室、厨房的插座要确保防溅盖完好，有回看到业主用胶带封住防溅盖，说是为了方便使用。这种看似聪明的做法，实际上让防护设计形同虚设。
避免过载使用。一个插座接满各种转换器，就像让单车道同时通过三辆卡车。我书桌旁的插座曾经接过电脑、台灯、手机充电器，直到某天闻到焦味才警醒。现在严格遵守一个插座不超过两个大功率电器的原则。
清洁时注意安全。断电后用干布擦拭，绝不能使用湿抹布。见过用清洁剂直接喷洒插座的主妇，她说这样擦得干净——却不知道液体可能渗入内部引起短路。
常见故障现象与原因分析
插座完全没电通常有三种可能。首先是断路器跳闸，其次是接线松动，最后考虑插座本身损坏。上个月处理的案例就很典型：卧室插座时好时坏，最后发现是零线螺丝只拧了一半。
插座打火伴随爆裂声。这往往是接触不良导致电弧放电，我维修过最严重的一个，金属接点都被电弧烧熔了。这种情况必须立即停用，等待专业人员更换整个插座。
插头插入过松或过紧。松动的接触会导致发热，过紧可能损坏插头。遇到过一位老人总是抱怨插座太紧，检查发现是弹片氧化变形。更换新插座后，她说终于不用每次拔插头都使出全身力气。
指示灯闪烁或电器工作异常。这可能意味着电压不稳或零火线接反。用检测仪测量时，经常发现是装修时留下的接线错误。这些隐患就像定时炸弹，不知道什么时候会引爆。
地线失效最容易被忽略。很多人家里的三孔插座，其实地线根本没接。测试地线通断应该成为定期检查项目，我习惯每个季度用简易地线测试器检查一遍。
专业维修与自行处理界限
更换整个插座是DIY的极限。前提是确认总开关已关闭，且具备基本电工知识。我教过邻居如何更换老化插座，但强调如果遇到任何不确定，必须立即停止操作。
线路故障必须请专业人员。当问题超出单个插座范围，比如多个房间同时停电，这可能是主干线路问题。有回朋友自行检修时误判故障点，差点引发更大事故。
涉及漏电保护器的故障要谨慎。如果漏保频繁跳闸，自行检修风险很高。我认识的专业电工都建议，这种情况最好联系物业或专业维修人员。
老旧房屋线路改造必须专业施工。铝线更换、增容改造这些工程，需要专业设备和资质。见过业主自己改造二十年前的老线路，结果因为不了解新材料特性导致接口过热。
面板烧毁、内部碳化的插座不要尝试修复。这种损坏往往伴随内部结构的不可逆损伤，就像烧焦的锅底，再怎么擦也恢复不到原样。安全起见，直接更换是最明智的选择。
维护插座其实是在维护一种安全感。每次听到插座发出轻微的"滋滋"声，我都会想起那位老电工的话：电不会犯错，犯错的总是操作电的人。
